DTKL-100F全自動四邊封袋裝盒自動生產線
產品概述
本包裝生產線適用于醫藥、食品、日化等行業的松散狀、五粘性顆粒狀并有計量要求的中小袋自動進盒包裝。如：沖劑、麥片、咖啡等；結晶狀物料（味精、白糖、食鹽等）；細小丸狀物料（中成藥、干燥劑等）。
產品特點
采用機械手和視覺檢測有序整理不規則排布的各種物品或袋子；聚有速度快、精度高、空間小、自動化程度高等特點。
■采用自動送料、開盒、入盒、打批號、封盒、剔廢等的包裝形式,結構緊湊合理,操作調整簡單
■采用伺服/步進電機和觸摸屏、PC可編程控制系統,人機界面顯示操作更清晰簡便,自動化程度高,更具人性化;
■采用光電眼自動檢測跟蹤系統,空包不下盒,節約了包裝材料;
■包裝范圍大,調節方便,各種規格尺寸之間可實現快速轉換;
■更換規格無需更換模具,只需調節即可實現;
■采用物品進盒不到位自動停機和主傳動電機過載保護裝置,適用更安全可靠;
■可根據客戶要求,采用上翻式安全防護罩,操作簡便,外形美觀。
■可與立式包裝機、給袋式包裝機、水平式包裝機、三維包裝機、貼標機、噴碼機、在線稱量儀、其它生產線等設備實現聯動生產
■可根據包裝物要求設計各種自動下料器和入盒系統
■可根據客戶要求選配熱熔膠機,采用熱熔膠噴膠封盒和機械刷膠封盒。
■采用自動送料、開盒、入盒、打批號、封盒、剔廢等的包裝形式,結構緊湊合理,操作調整簡單
■采用伺服/步進電機和觸摸屏、PC可編程控制系統,人機界面顯示操作更清晰簡便,自動化程度高,更具人性化;
■采用光電眼自動檢測跟蹤系統,空包不下盒,節約了包裝材料;
■包裝范圍大,調節方便,各種規格尺寸之間可實現快速轉換;
■更換規格無需更換模具,只需調節即可實現;
■采用物品進盒不到位自動停機和主傳動電機過載保護裝置,適用更安全可靠;
■可根據客戶要求,采用上翻式安全防護罩,操作簡便,外形美觀。
■可與立式包裝機、給袋式包裝機、水平式包裝機、三維包裝機、貼標機、噴碼機、在線稱量儀、其它生產線等設備實現聯動生產
■可根據包裝物要求設計各種自動下料器和入盒系統
■可根據客戶要求選配熱熔膠機,采用熱熔膠噴膠封盒和機械刷膠封盒。
技術參數
| 項目/型號Item/ model |
DTKL-100F |
|
包裝速度 Packing speed |
30-100盒/分鐘 boxes/ minute |
|
紙盒尺寸范圍 Size range of carton |
L(75-160)mm×W(80-130)mm×H(15-60)mm |
|
紙盒紙質要求 Paper quality of carton |
250-300g/m2 |
|
說明書尺寸范圍 Size range of use instructions |
L(100-180)mm×W(100-180)mm |
|
說明書紙質要求 Paper quality of use instructions |
60-70g/m2 |
|
包裝材料 Packaging material |
鋁/塑、紙/塑、塑/塑復合膜 Plastic/ aluminum, paper,/ plastic, plastic/ Plastic composite film |
|
包裝袋尺寸 Bag size |
L(55-160)mm×W(35-120）mm |
|
包裝容量 Volume per bag |
2-40ml(0.5-20g) |
|
包材芯徑 Package material core diameter |
φ70-φ76mm |
| 包材最大寬度 Maximum width of packing material | 900mm |
|
橫切斷頻率Cross-cut frequency |
最高可達60次/分鐘( beats/mn) |
|
電源功率 power type |
15KW |
|
電源類型 Power supply type |
三相四線380V50 Hz Three-phase four-wire380V50Hz |
|
機器噪音 Machine noise |
≤80dB |
|
氣源 Air supply |
0.5-0.7Mpa |
|
耗氣量 Air consumption |
160-200L/min |
|
裝盒機部分 Cartoning machine part |
L3100×W1200×H1900mm |
|
多列機部分 Multi-Column machine part |
L1500×W1540×H2200mm |
|
機械手整理部分 Mechanical hand arranging part |
L2500×W1500×H2200mm |
|
整機重量 Machine weight |
4000Kg |

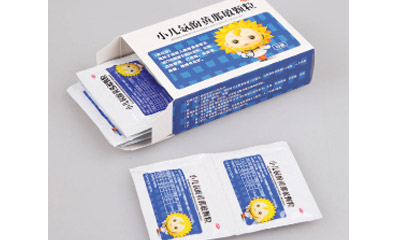

樣品

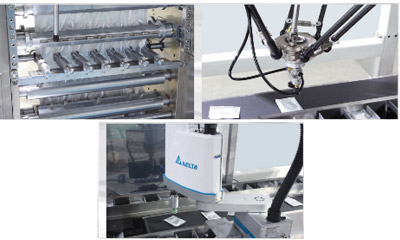

機械細節圖
